Beugel

maximumscore 5

uitkomst: $F_\text{s} = 28\ \text{N}$ (met een marge van $3\ \text{N}$)

voorbeeld van een antwoord (zie de afbeelding):

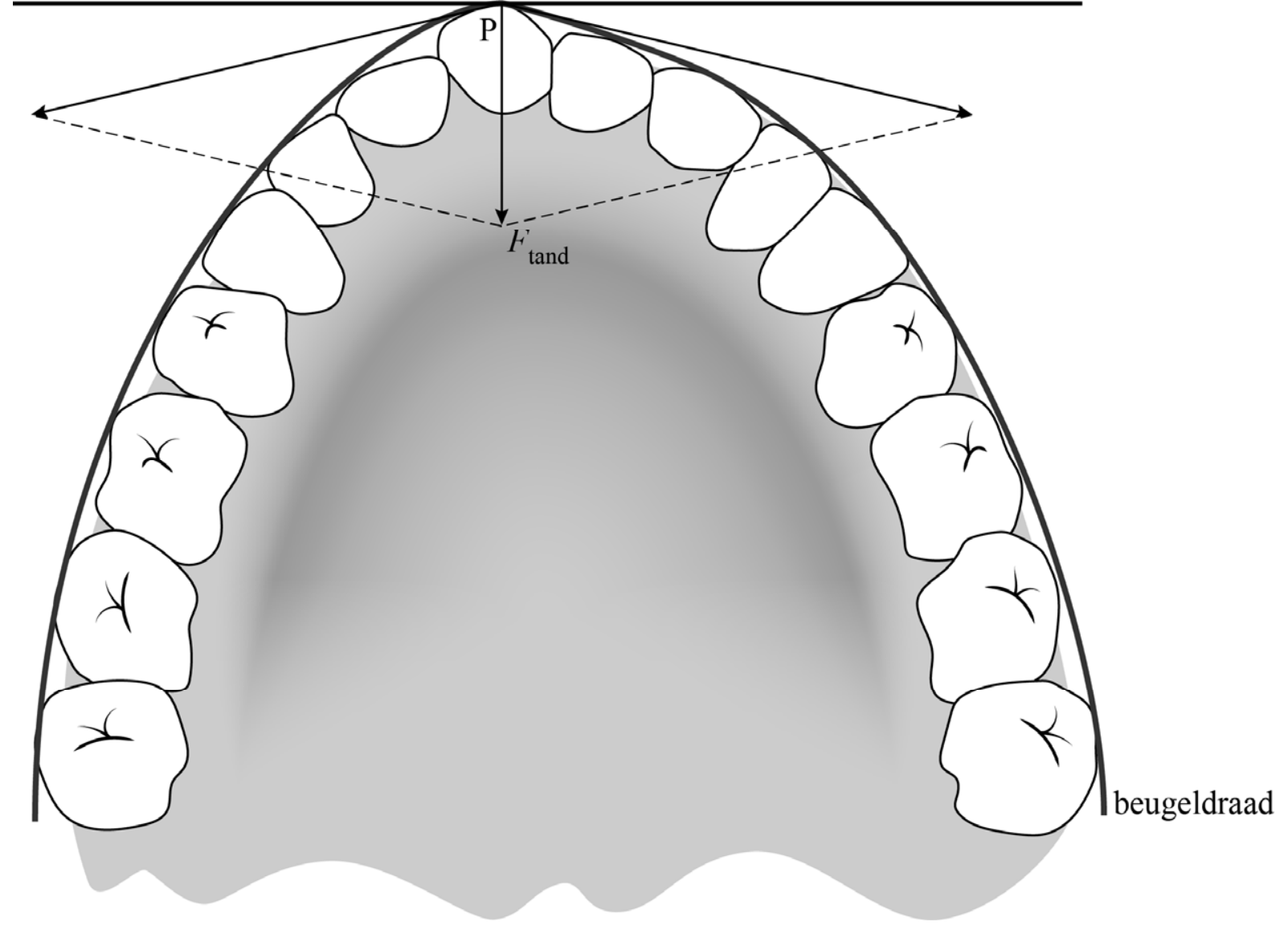

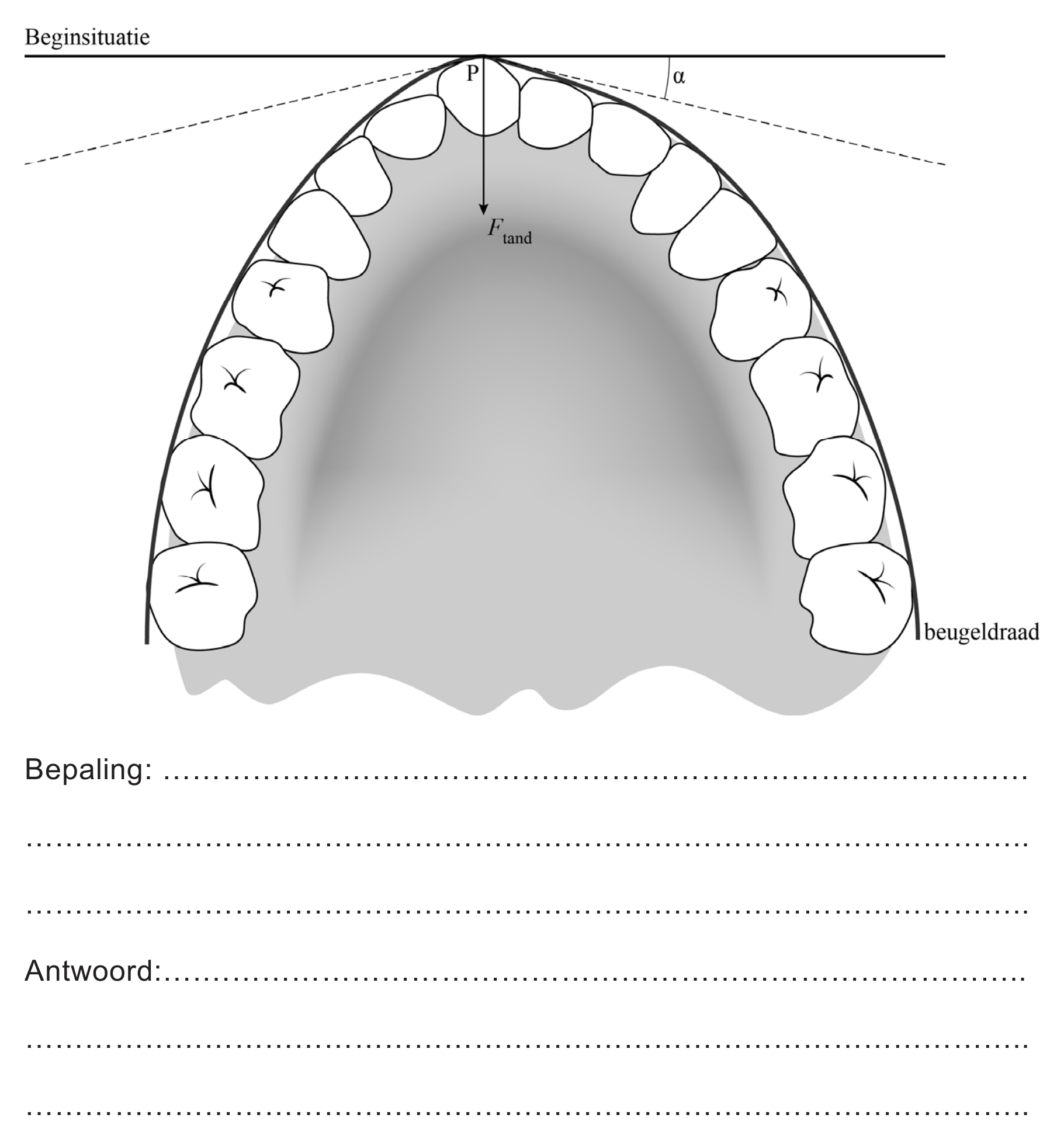

• Uit de grootte van $F_\text{tand}$ volgt voor de schaal: $1{,}0\ \text{cm} \mathrel{\widehat{=}} 5{,}7\ \text{N}$. Uit de lengte van de pijl $F_\text{s}$ volgt $F_\text{s} = 4{,}9 \cdot 5{,}7 = 28\ \text{N}$.
• Kracht $F_\text{tand}$ op de tand wordt kleiner met het naar binnen bewegen van de tand.

• inzicht dat kracht $F_\text{tand}$ ontbonden moet worden langs de stippellijnen [1]
• toepassen van een juiste constructie [1]
• bepalen van de schaal [1]
• completeren van de bepaling en significantie [1]
• consequente conclusie over de grootte van $F_\text{tand}$ [1]

maximumscore 3

voorbeeld van een antwoord (zie de afbeelding):

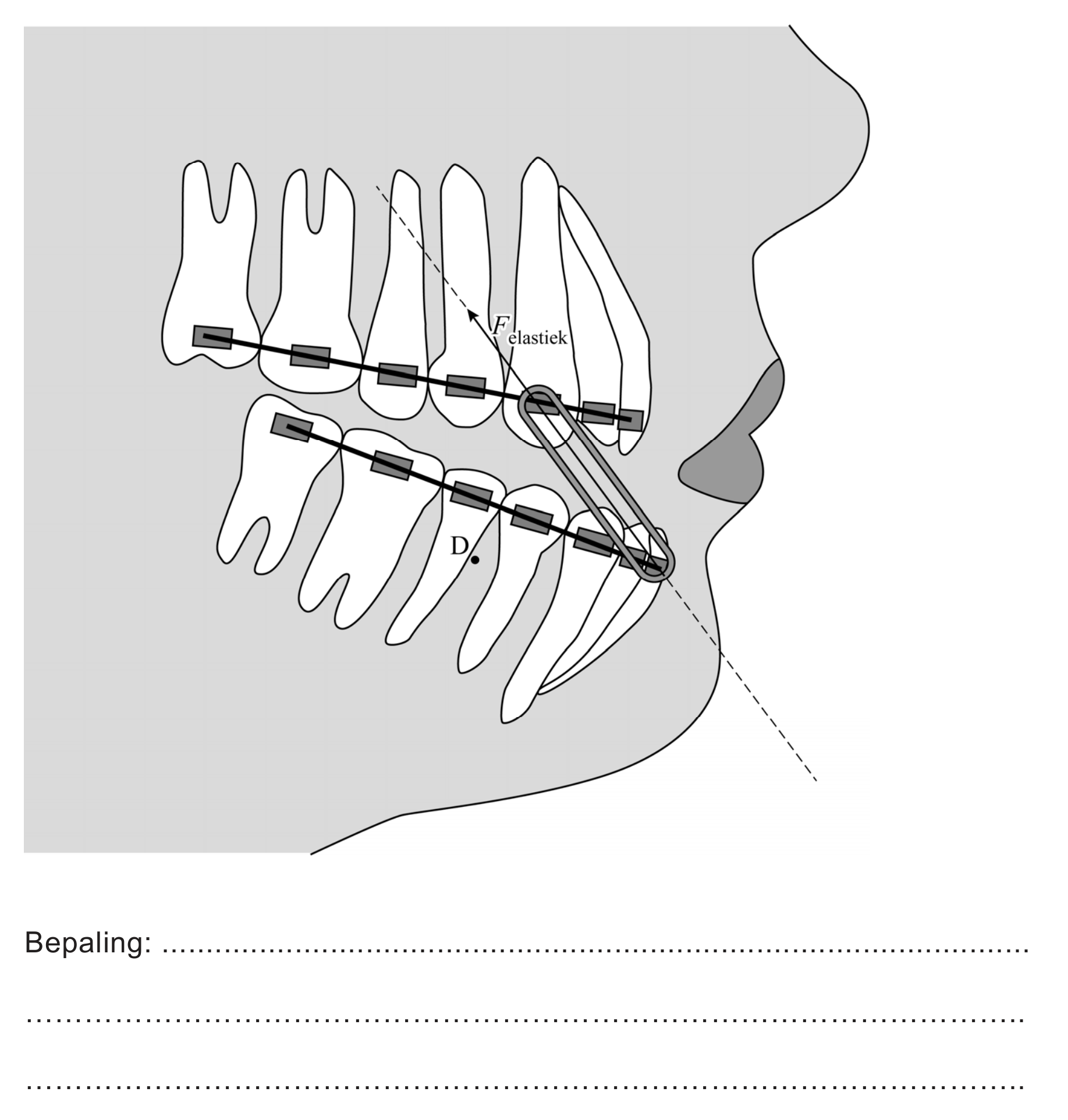

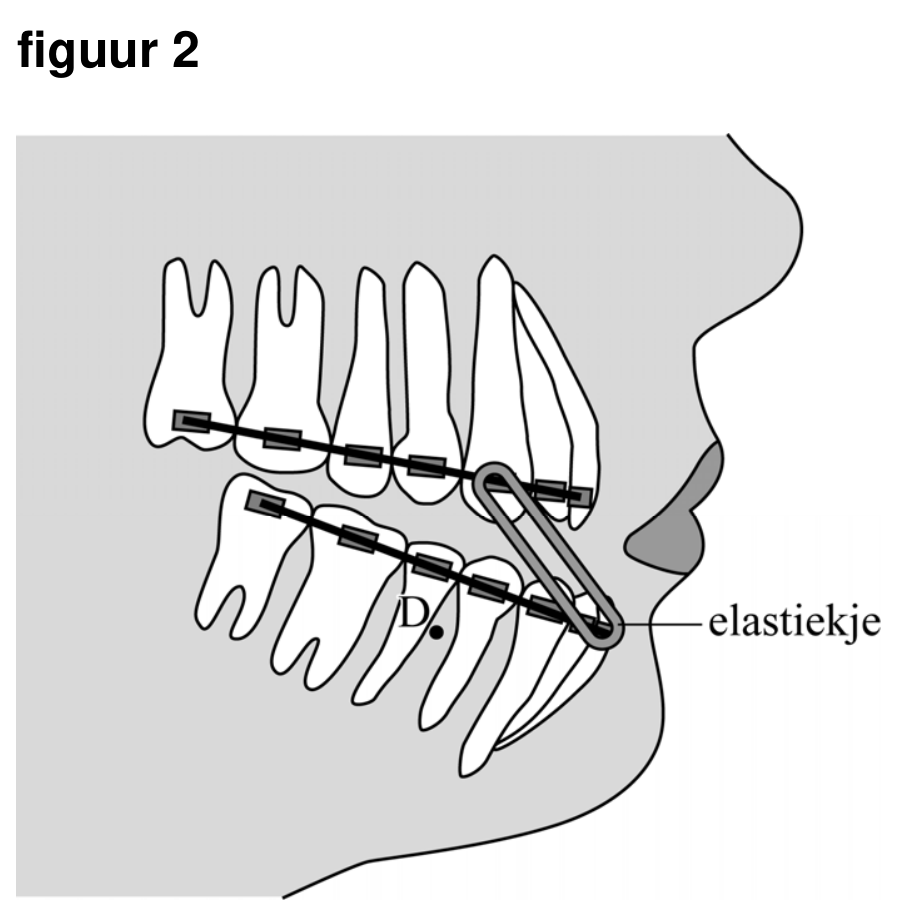

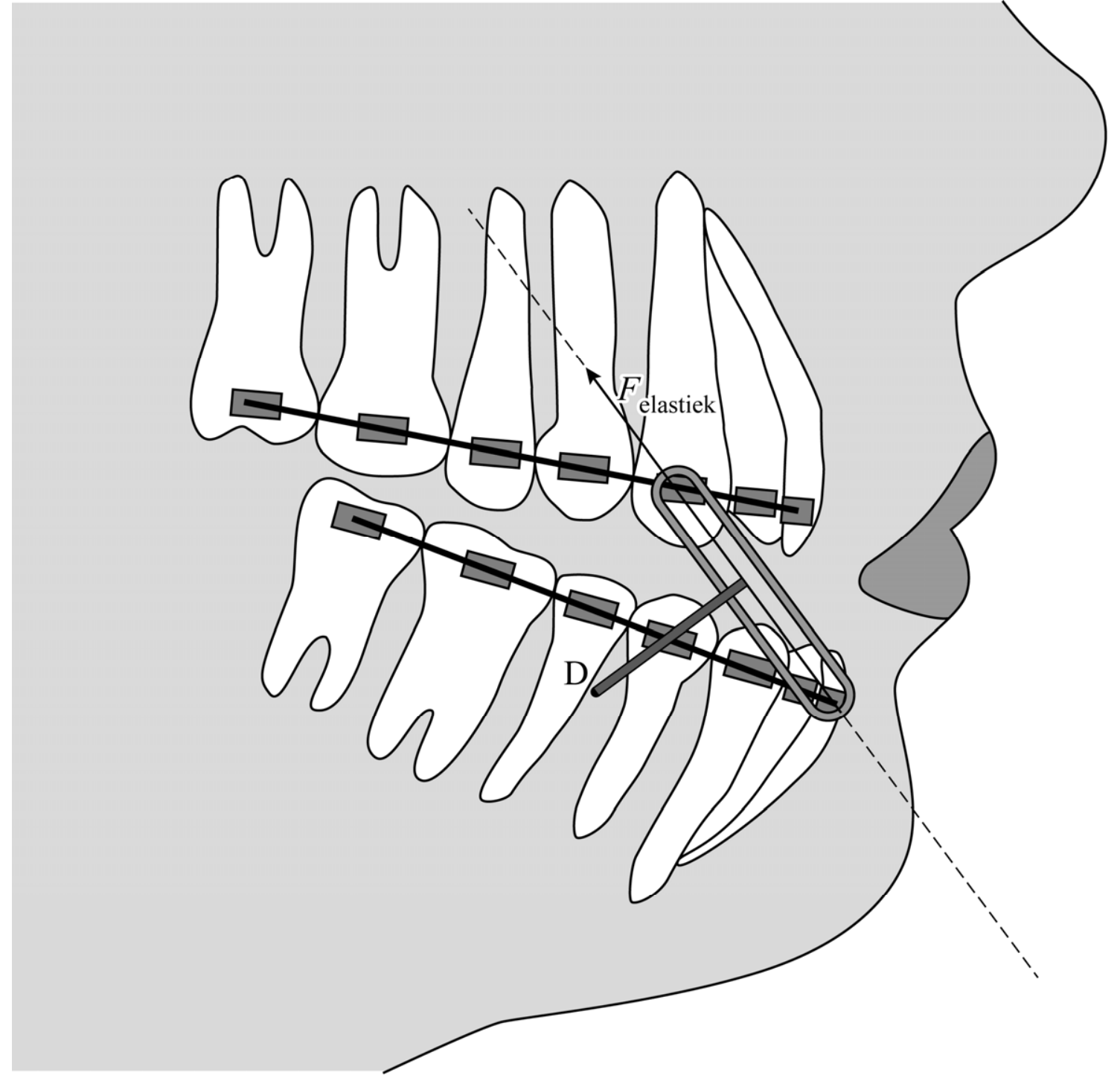

De lengte van de arm is $2{,}1\ \text{cm}$. Hieruit volgt voor het moment: $F_1 r_1 = F_2 r_2 \rightarrow 37 \cdot 10^{-3} = F_2 \cdot 2{,}1 \cdot 10^{-2} \rightarrow F_2 = 1{,}8\ \text{N}$. Hiervoor is elastiekje 4 nodig.

• intekenen van de arm [1]
• gebruik van $F_1 r_1 = F_2 r_2$ met $r_2$ consequent bepaald (met een marge van 2 mm) [1]
• completeren van de bepaling en consequente conclusie [1]

maximumscore 3

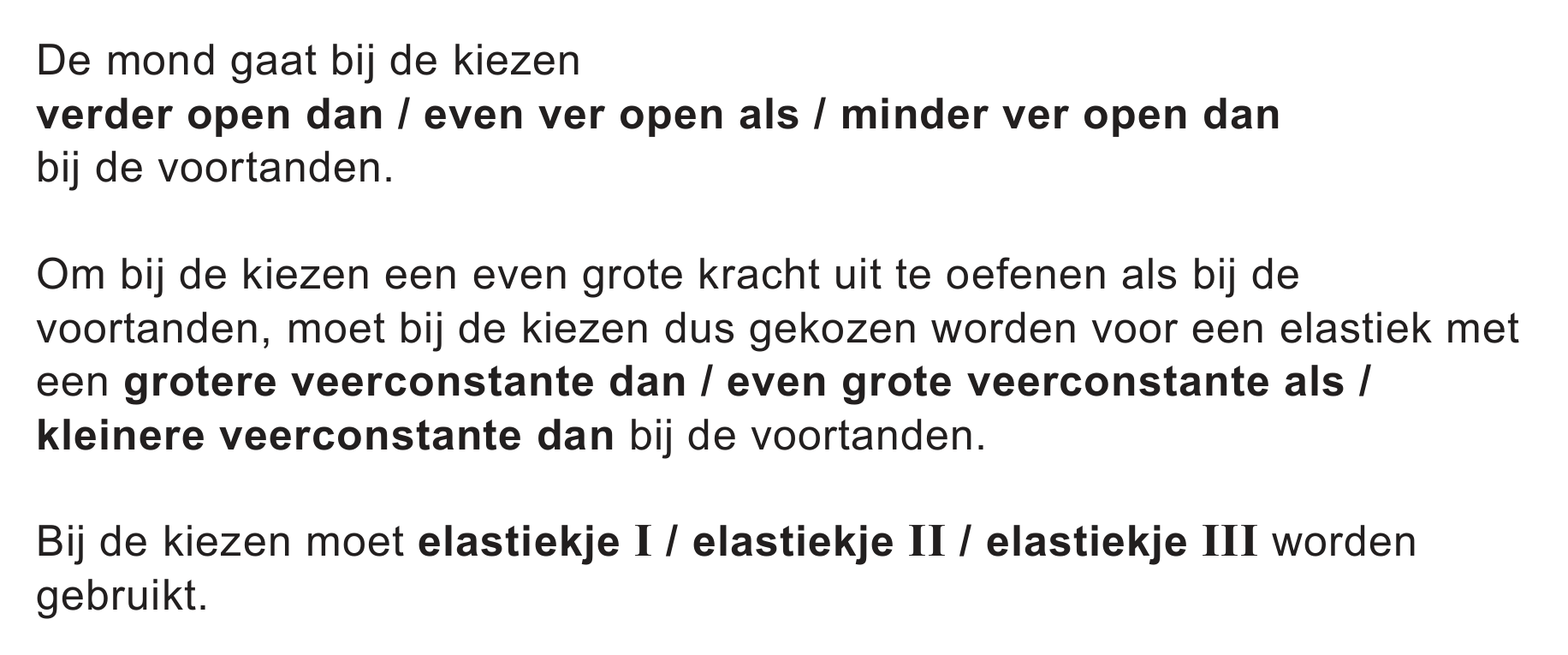

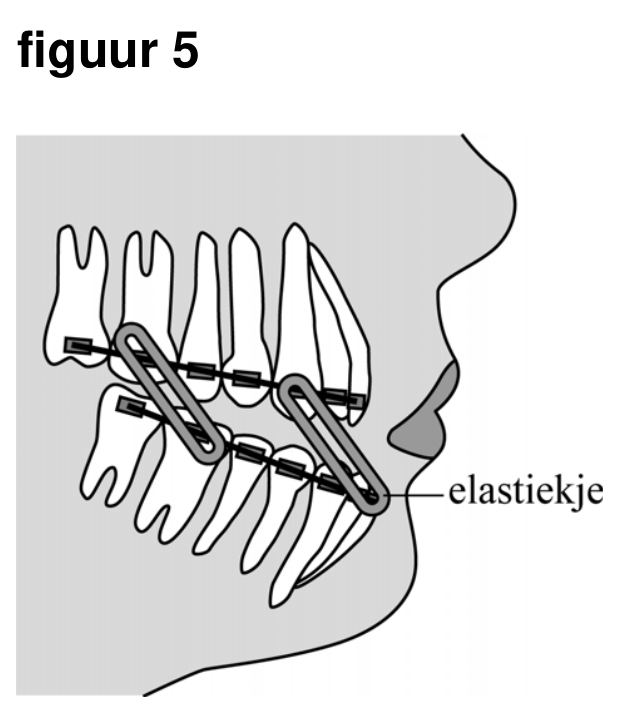

De mond gaat bij de kiezen minder ver open dan bij de voortanden.

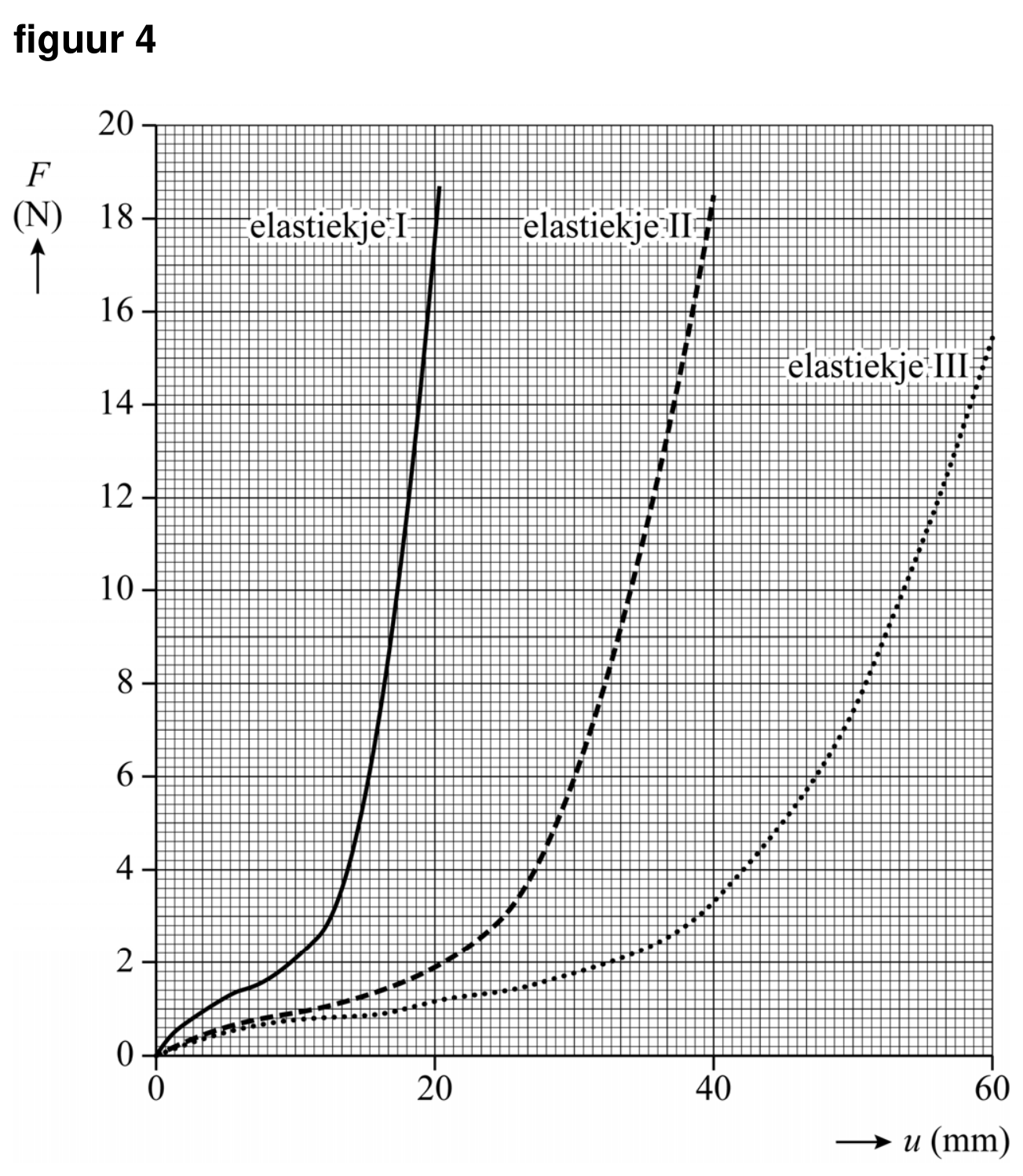

Om bij de kiezen een even grote kracht uit te oefenen als bij de voortanden, moet bij de kiezen dus gekozen worden voor een elastiek met een grotere veerconstante dan bij de voortanden.

Bij de kiezen moet elastiekje I worden gebruikt.

• eerste zin juist [1]
• tweede zin consequent met de eerste [1]
• derde zin consequent met de tweede [1]

maximumscore 5

uitkomst: $F_\text{s} = 28\ \text{N}$ (met een marge van $3\ \text{N}$)

voorbeeld van een antwoord (zie de afbeelding):

• Uit de grootte van $F_\text{tand}$ volgt voor de schaal: $1{,}0\ \text{cm} \mathrel{\widehat{=}} 5{,}7\ \text{N}$. Uit de lengte van de pijl $F_\text{s}$ volgt $F_\text{s} = 4{,}9 \cdot 5{,}7 = 28\ \text{N}$.
• Kracht $F_\text{tand}$ op de tand wordt kleiner met het naar binnen bewegen van de tand.

• inzicht dat kracht $F_\text{tand}$ ontbonden moet worden langs de stippellijnen [1]
• toepassen van een juiste constructie [1]
• bepalen van de schaal [1]
• completeren van de bepaling en significantie [1]
• consequente conclusie over de grootte van $F_\text{tand}$ [1]

maximumscore 3

voorbeeld van een antwoord (zie de afbeelding):

De lengte van de arm is $2{,}1\ \text{cm}$. Hieruit volgt voor het moment: $F_1 r_1 = F_2 r_2 \rightarrow 37 \cdot 10^{-3} = F_2 \cdot 2{,}1 \cdot 10^{-2} \rightarrow F_2 = 1{,}8\ \text{N}$. Hiervoor is elastiekje 4 nodig.

• intekenen van de arm [1]
• gebruik van $F_1 r_1 = F_2 r_2$ met $r_2$ consequent bepaald (met een marge van 2 mm) [1]
• completeren van de bepaling en consequente conclusie [1]

maximumscore 3

De mond gaat bij de kiezen minder ver open dan bij de voortanden.

Om bij de kiezen een even grote kracht uit te oefenen als bij de voortanden, moet bij de kiezen dus gekozen worden voor een elastiek met een grotere veerconstante dan bij de voortanden.

Bij de kiezen moet elastiekje I worden gebruikt.

• eerste zin juist [1]
• tweede zin consequent met de eerste [1]
• derde zin consequent met de tweede [1]
